Comienzo con mi obús de Rovira (antoniojose).

Apartado donde cada modelista podrá exponer el desarrollo de su modelo y contestar a las curiosidades del resto de contertulios.

Moderador: denetor

antoniojose
Inmersión reparaciones
Inmersión reparaciones
Mensajes: 619
Registrado: 30 Ene 2011, 20:42
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor antoniojose » 18 Nov 2013, 20:44

A la espera de iniciar el remolque y que maese fundidor perfeccione el molde del obus, me he entretenido en hacer otro juego de sobremuñoneras que colocaré en mi modelo.El proceso es bastante laborioso y si alguno tiene interés se lo explico con detalle pero no tengo fotos del proceso.


El reultado final es este

Imagen


Imagen



Así quedan a falta de el pavonado final y la colocación de las cadenas de las cuñas.

Imagen

Avatar de Usuario
JáCC
Nitrogeno en vena
Nitrogeno en vena
Mensajes: 1173
Registrado: 06 Feb 2011, 15:21
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor JáCC » 18 Nov 2013, 21:35

Espectacular resultado, ¿grosor de la chapa?
Visitad la Dársena y toda su flota http://ladarsenadejacc.es

Alvaro Robredo
Tomando rumbo
Tomando rumbo
Mensajes: 58
Registrado: 22 Sep 2011, 18:15
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor Alvaro Robredo » 18 Nov 2013, 22:26

Realmente precioso,
que ganas tengo de encargar el mechero y empezar a practicar la soldadura

antoniojose
Inmersión reparaciones
Inmersión reparaciones
Mensajes: 619
Registrado: 30 Ene 2011, 20:42
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor antoniojose » 19 Nov 2013, 20:33

El grosor de la chapa es 1 mm de los retazos que quedaron de las que hizo Denetor con el útil para fabricar sobremuñoneras.

Aquí una foto con el prototipo que le he tenido en la maestranza arreglando la anilla del cascabel. Esta mañana se lo he devuelto a Maese fundidor.


Imagen

Avatar de Usuario
JáCC
Nitrogeno en vena
Nitrogeno en vena
Mensajes: 1173
Registrado: 06 Feb 2011, 15:21
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor JáCC » 19 Nov 2013, 20:47

sencillamente SUBLIME !!!!!
Visitad la Dársena y toda su flota http://ladarsenadejacc.es

antoniojose
Inmersión reparaciones
Inmersión reparaciones
Mensajes: 619
Registrado: 30 Ene 2011, 20:42
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor antoniojose » 19 Nov 2013, 20:49

Mientras, yo sigo con las "chorradicas". Ahora le ha tocado el turno a los herrajes de los elementos de puntería:

En primer lugar, hacemos una acanaladura longitudinal en la magnífica cuña de olivo que preparó en su día Denetor. En ella se alojará la chapa que salva la cuña de los golpes del obus.
Aquí se ve tambien la chapa de 0.20 recortada a 2mm de anchura. Hay que repasarla con lima para que esos dos milímetros sean constantes a lo largo de la misma.

Imagen

A continuación con mucha paciencia, vamos embutiendo la chapa en la acanaladura haciendo los dobleces precisos (yo no he usado pegamento pero es una posibilidad a tener en cuenta)
Hacemos uno minitaladros de 0.40 en la chapa y en la madera un poco menores y colocamos unos clavos recortados a 4 mm y vueltos a afilar para que entren sin doblarse ( son los "Finísimos de Amati")

Imagen

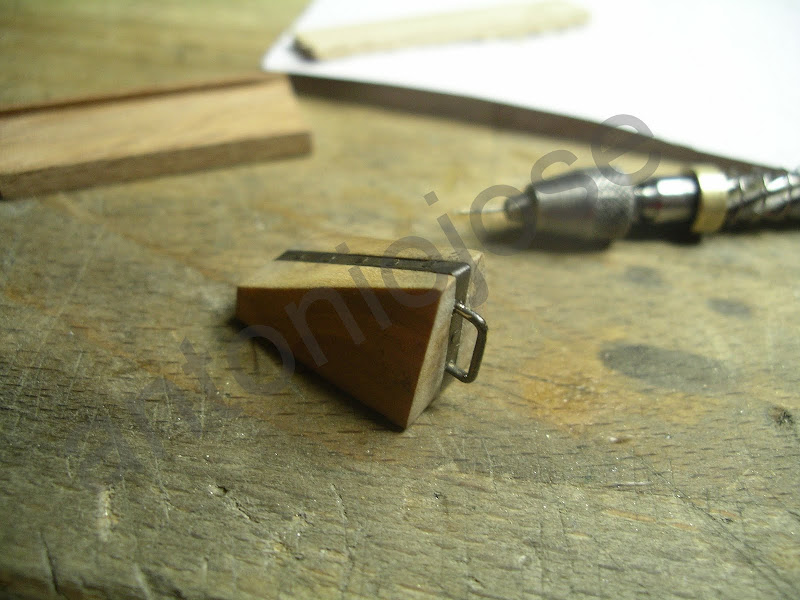

Hacemos el asa con hilo de latón de 0.8 y los taladros en la chapa y madera.

Imagen


Pavonamos y este es el resultado a falta de barnizar

Imagen

antoniojose
Inmersión reparaciones
Inmersión reparaciones
Mensajes: 619
Registrado: 30 Ene 2011, 20:42
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor antoniojose » 19 Nov 2013, 20:54

JáCC.
Tenéis capacidad mas que sobrada para hacer lo mismo o mejor, todo es intentarlo, tener paciencia y si no sale a gusto:

Repetirlo hasta quedar satisfecho

Avatar de Usuario
JáCC
Nitrogeno en vena
Nitrogeno en vena
Mensajes: 1173
Registrado: 06 Feb 2011, 15:21
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor JáCC » 19 Nov 2013, 21:21

JáCC.
Tenéis capacidad mas que sobrada para hacer lo mismo .../...
La cuestión no es que tu lo sepas y creas en ello, es que yo...
Vale lo haré en honor al trabajo, esfuerzo y voluntad que le has puesto siempre a nuestros proyectos.
Visitad la Dársena y toda su flota http://ladarsenadejacc.es

antoniojose
Inmersión reparaciones
Inmersión reparaciones
Mensajes: 619
Registrado: 30 Ene 2011, 20:42
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor antoniojose » 20 Nov 2013, 11:53

Pues nada JáCC adelante.


Acabando con los elementos de punteria, hacemos el taco de la banqueta trasera, un cubo de 11X11 por 10 e altura que es la misma altura de la barra que atraviesa la cureña de lado a lado. He usado un retal de cerezo que tenía pora aquí. La colocamos en su sitio.

Imagen


Colocamos los topes de la banqueta que encajarán en la barra

Imagen


Así queda el conjunto colocado en su sitio.

Imagen


Y ahora con la cuña.

Imagen


Ahora no tengo mas remedio que esperar la madera para poder hacer el carro

antoniojose
Inmersión reparaciones
Inmersión reparaciones
Mensajes: 619
Registrado: 30 Ene 2011, 20:42
Contactar:

Re: Comienzo con mi obús de Rovira (antoniojose).

Mensajepor antoniojose » 26 Nov 2013, 19:34

A continuación pasamos a realizar las piezas pequeñas, ruedas y herrajes

En primer lugar las ruedas proporcionadas por el grupo carpinteros de ribera. Con sus refuerzos circulares fue hemos fabricado a los que haremos seis orificios para clavarlos a las ruedas.

Imagen

Imagen



Ante de clavarlos los pavonamos por el procedimiento habitual

Imagen




Proseguimos con el carrito.
Tras cortar a la medida las piezas de roble y hacer las cajas donde se alojarán los ejes, procedemos a encolar todo el conjunto de la misma forma que hicimos con la corrredera fijándonos bien que la anchura y la altura con las ruedas sea exactamente igual que esta.

Imagen
Imagen



Hacemos también los cubos de los ejes y los pavonamos

Imagen


Hacemos las argollas pasantes que sujetan los travesaños anterior y posterior del carro.

Imagen
